灰度匹配設置-直線工具的鼠標響應操作說明

以下是關于直線工具的鼠標響應調節的詳細操作步驟，用以幫助您輕松進行設置。

步驟一：登錄系統

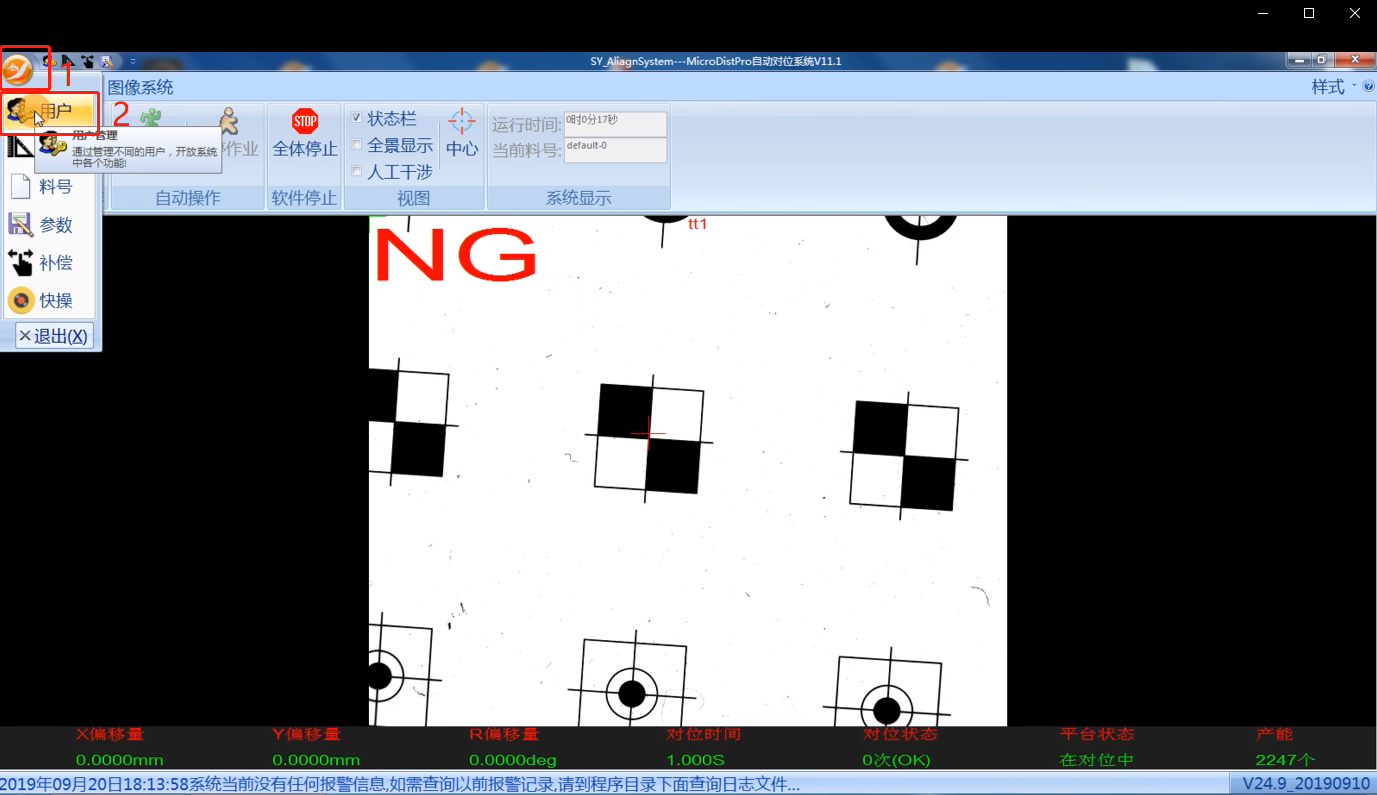

1. 首先，雙擊打開雙翌LOGO圖標，進入系統界面。

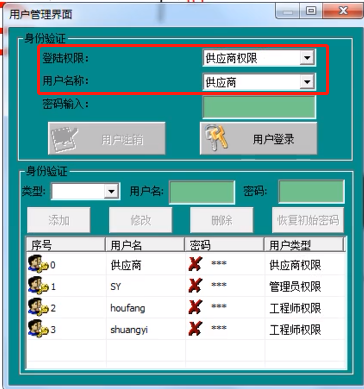

2. 在系統界面中，點擊“用戶”選項，接著選擇“供應商權限”。

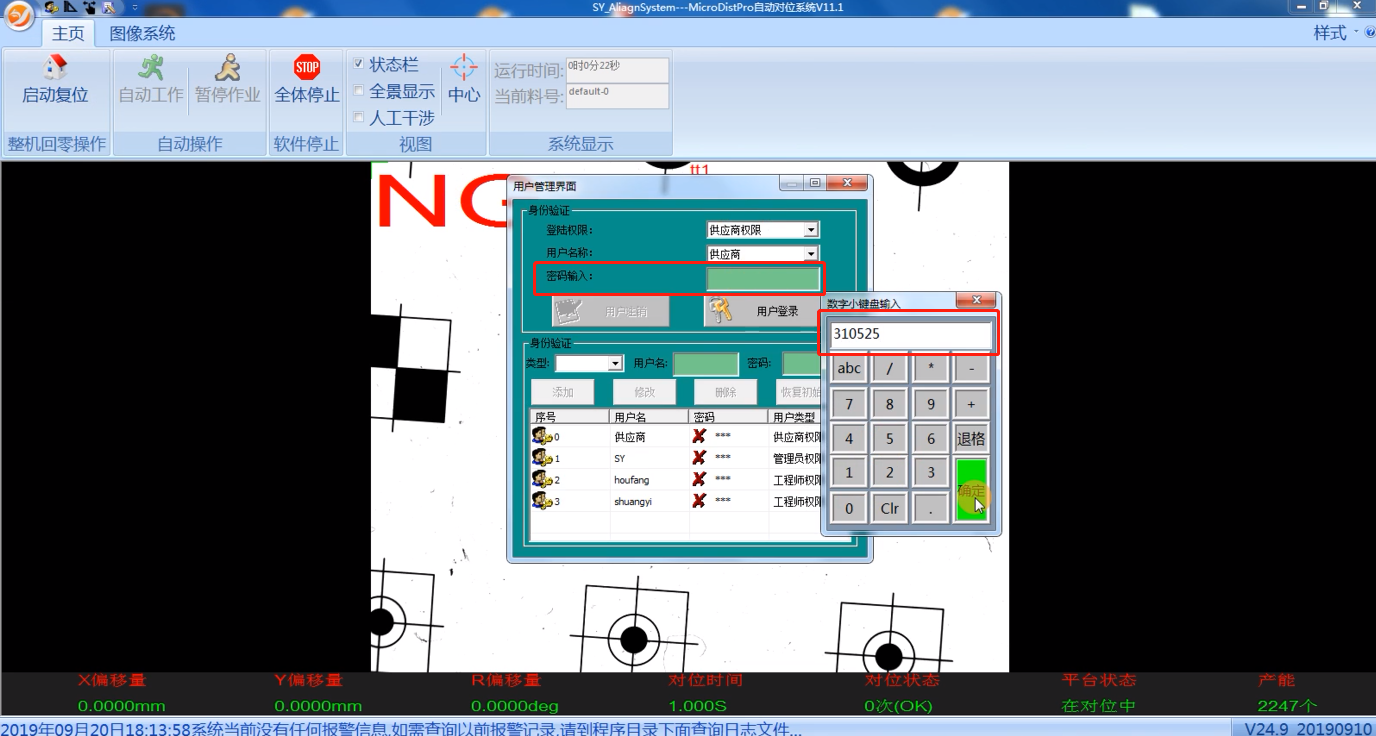

3. 在密碼輸入框中，輸入310525，然后點擊“確定”。

步驟二：用戶登錄

1. 在確認密碼后，點擊“用戶登錄”。

2. 點擊“確定”按鈕，完成用戶登錄。

3. 關閉登錄窗口。

步驟三：導入離線圖片

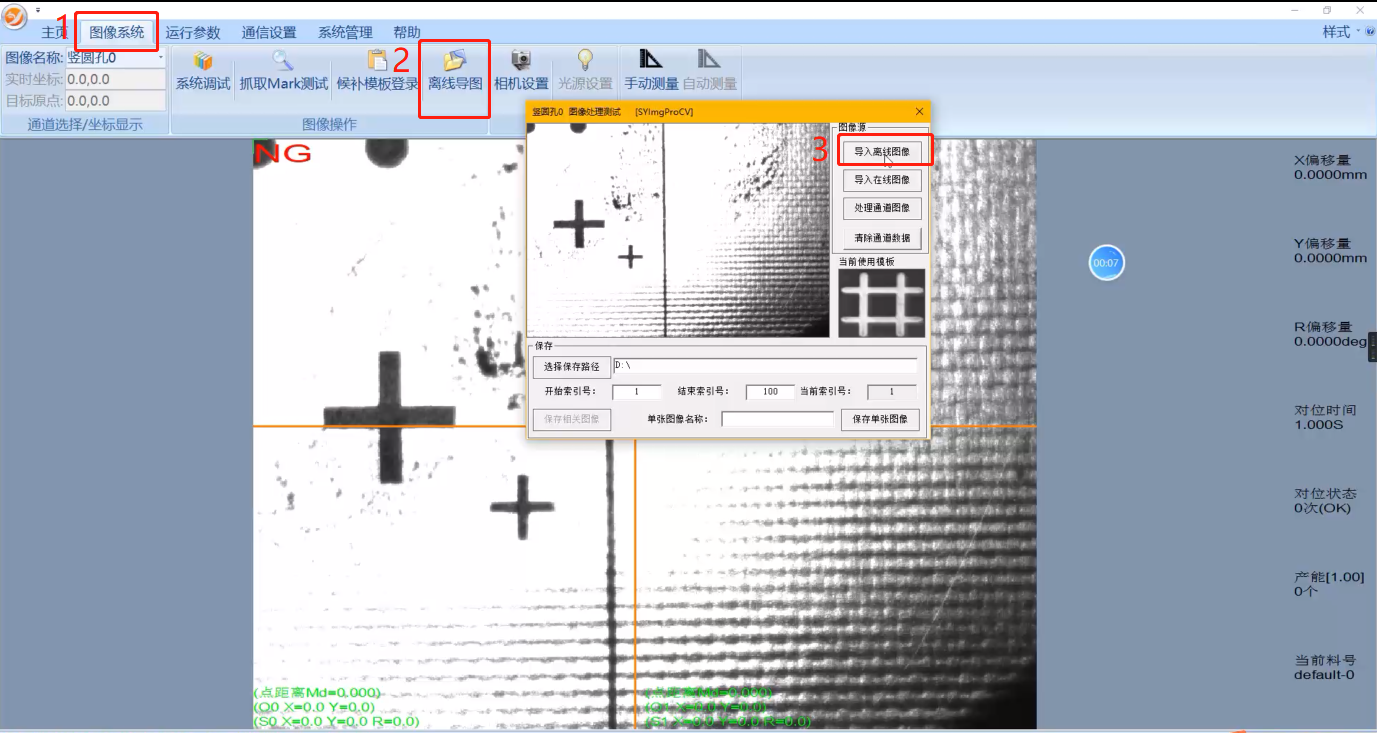

1. 點擊菜單欄中的第二項“圖像系統”。

2. 在圖像系統菜單中，找到并點擊“離線導圖”選項。

3. 點擊導入離線圖像，完成導圖

步驟四：打開灰度匹配設置

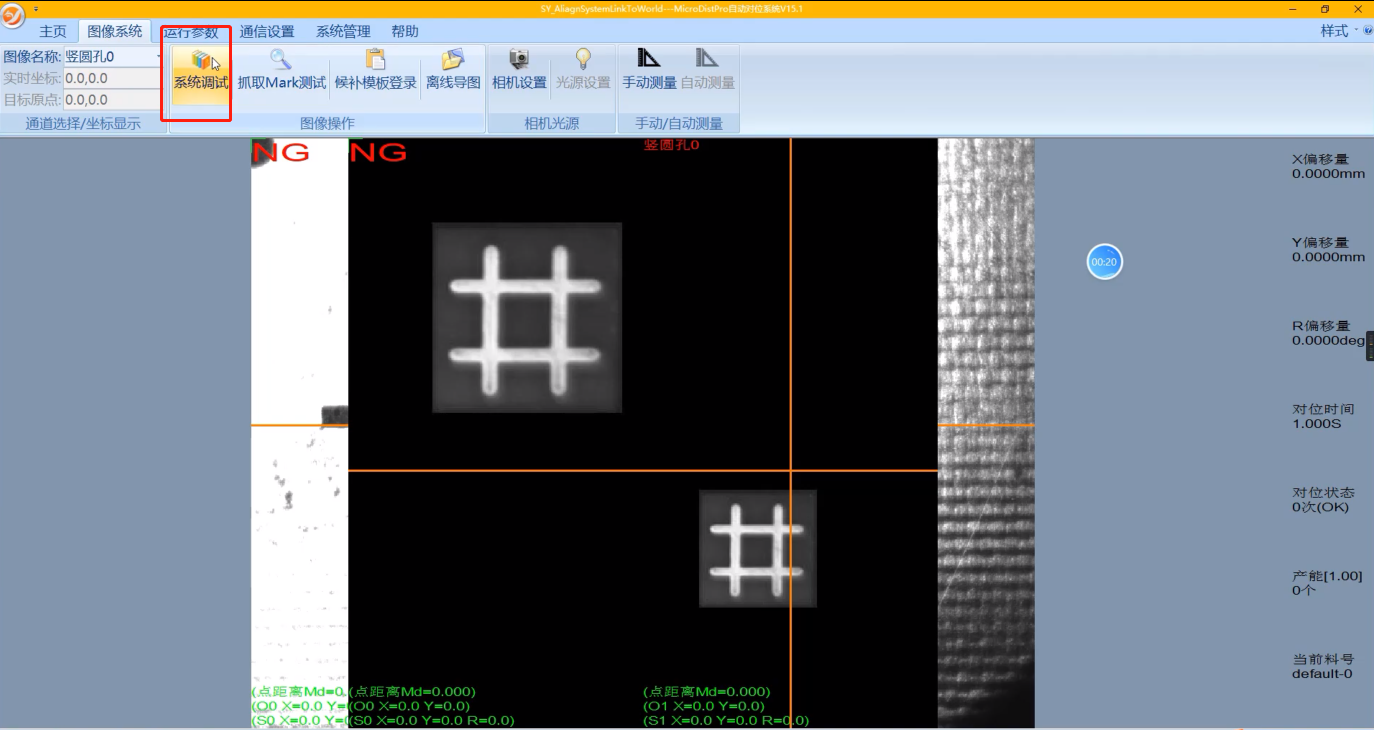

1. 點擊菜單欄中的第二項“圖像系統”。

2. 在圖像系統菜單中，找到并點擊“主模板登錄”選項。

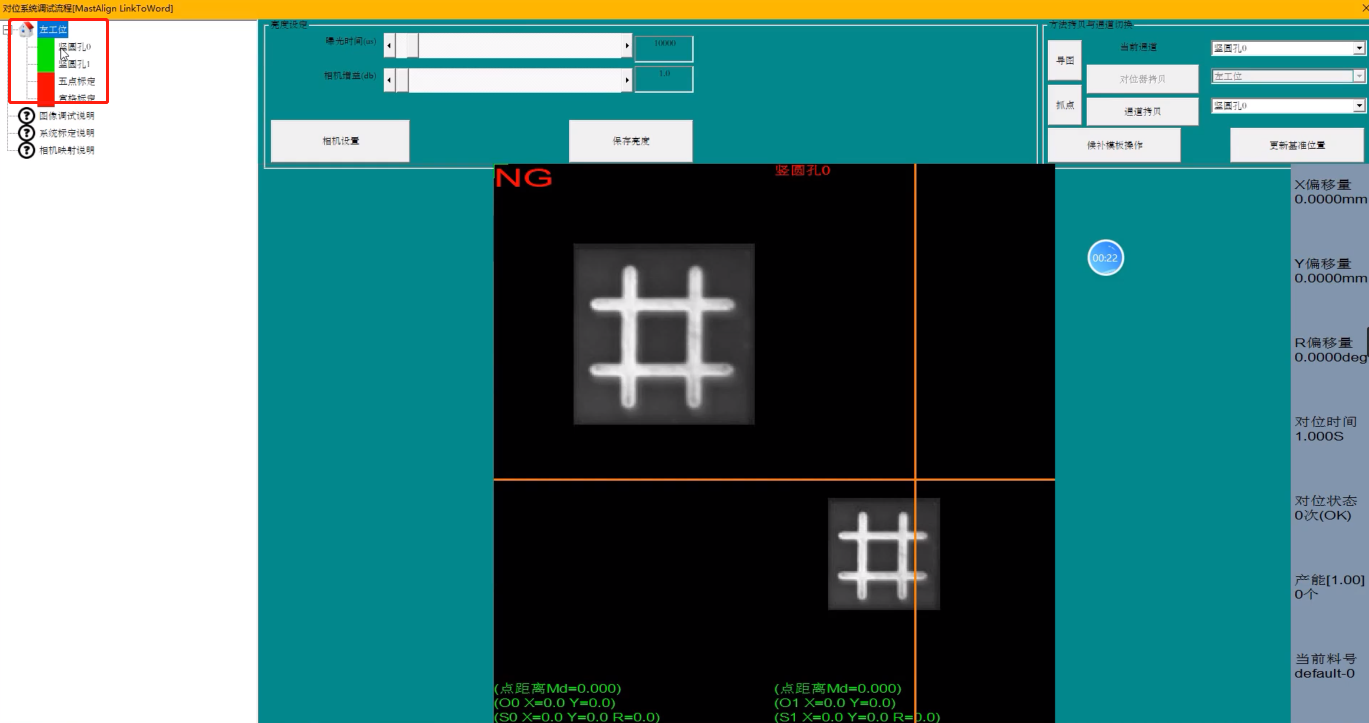

3. 打開主模板登錄界面，您將看到左側工位列表，點擊進入下一個界面。

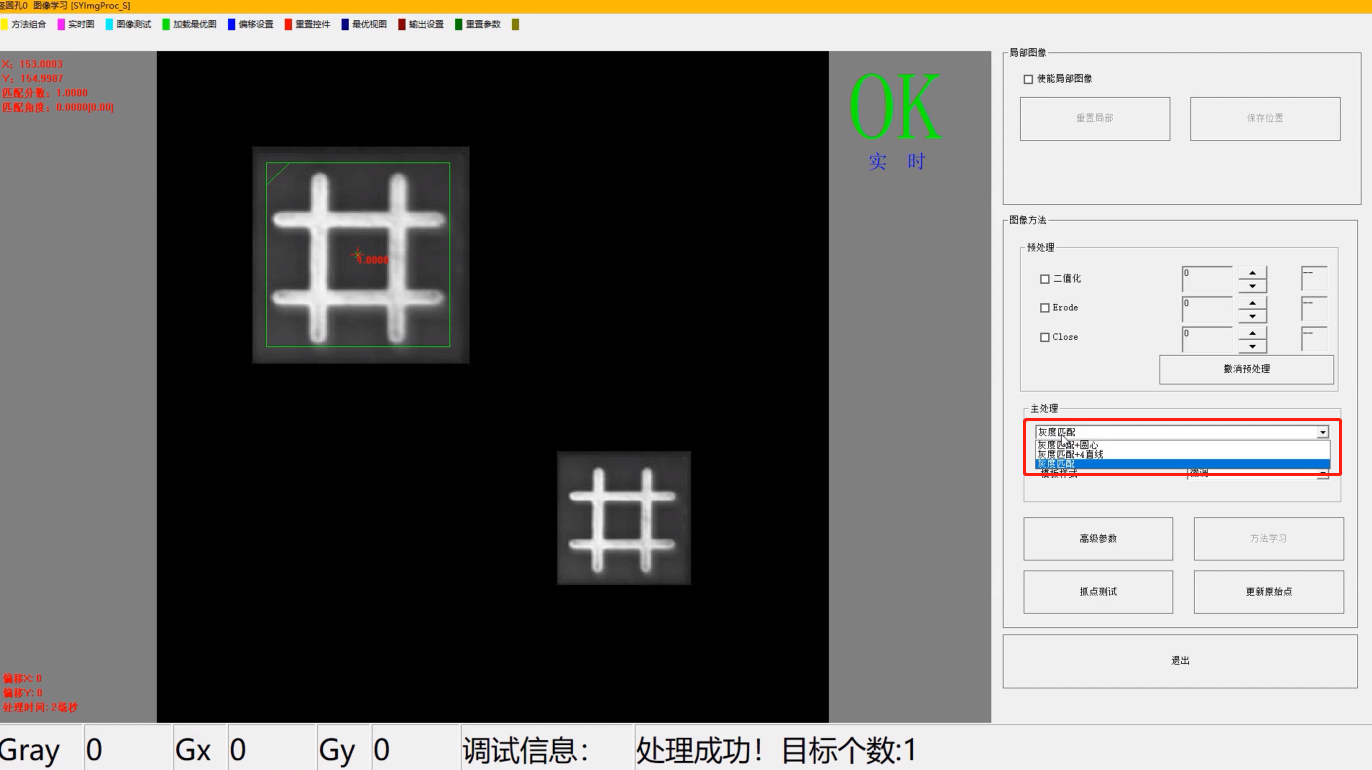

4. 主處理選擇灰度匹配+單直線

步驟五：直線工具的鼠標響應操作

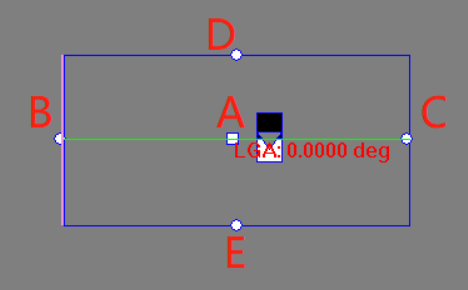

直線工具有 5 個鼠標控制點，如下圖所示。

控制點 A：使用鼠標點選該控制點可拖動整個直線工具

控制點 B、C：使用鼠標點選該控制點可改變直線工具寬度

控制點 D、E：使用鼠標點選該控制點可改變直線工具的高度

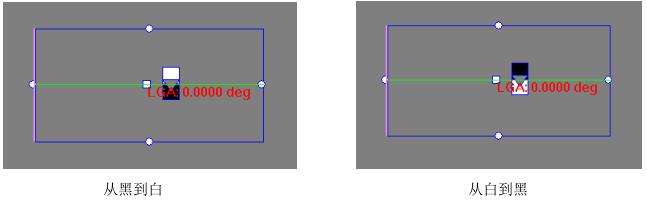

鼠標左鍵雙擊控制點 A，可改變測量的極性，請注意黑白標簽的改變。

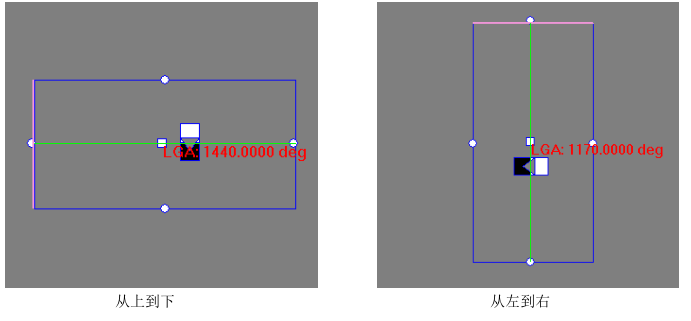

鼠標右鍵雙擊控制點 A，可改變直線工具的方向，請注意黑白標簽上三角箭頭的改變。

請確保您根據實際情況進行適當?shù)恼{(diào)整，以獲得清晰、準確的圖像。正確的設置將有助于獲得高質量的圖像，提升您的工作效率和成果。
