我們在視覺應用取圖時經常會遇到一種情況，被攝物不在一個平面內，這時就涉及到了景深的概念。下面討論下鏡頭景深的定義、與景深相關的參數和關于景深的誤區。

景深的定義和計算

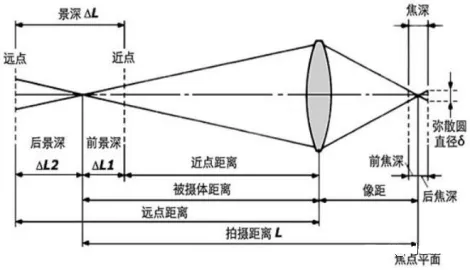

景深是指能清晰成像的最遠平面和最近平面的距離。也就是說，在景深范圍內，不同工作距離的物體都可以“清晰”的成像。

以上景深的定義是有問題的，因為沒有明確定義怎樣算“能清晰成像”。光學的物像共軛關系告訴我們最清晰的物面只能有一個。離開了最清晰的物面，圖像肯定是越來越模糊的。所以在使用景深概念時，最關鍵的就是怎樣定義“清晰”。

鏡頭的景深很難像其他參數一樣標明在產品規格書中。這是因為鏡頭的景深和公式中的四個變量有關。對一支鏡頭來說，不同工作距和不同光圈時對應的景深不一樣。

每個鏡頭生產廠商給出“能清晰成像”的定義不同。要使用以上的景深公式前，要首先定義彌散圓直徑。由于計算復雜，此公式并不實用。

決定景深的參數

*焦距越長，景深越小。

*F數越?。ü馊υ酱螅?，景深越小。

*工作距離越短（使用倍率越高），景深越小。

對景深的影響，工作距離>光圈>焦距

如果要獲得大景深，要使用工作距離長的鏡頭，F(xiàn)數要小，焦距要短。如果是遠心鏡頭，則選用倍率小的鏡頭。使用大尺寸芯片和配套鏡頭取圖也可以提高圖像的景深。

景深不是鏡頭的設計規格，而是設計后的結果，鏡頭設計師無法把景深作為一個目標參數去優化。

景深測試

在測試不同廠商鏡頭的景深時，一定要保證焦距、F數和工作距離在同等條件下。

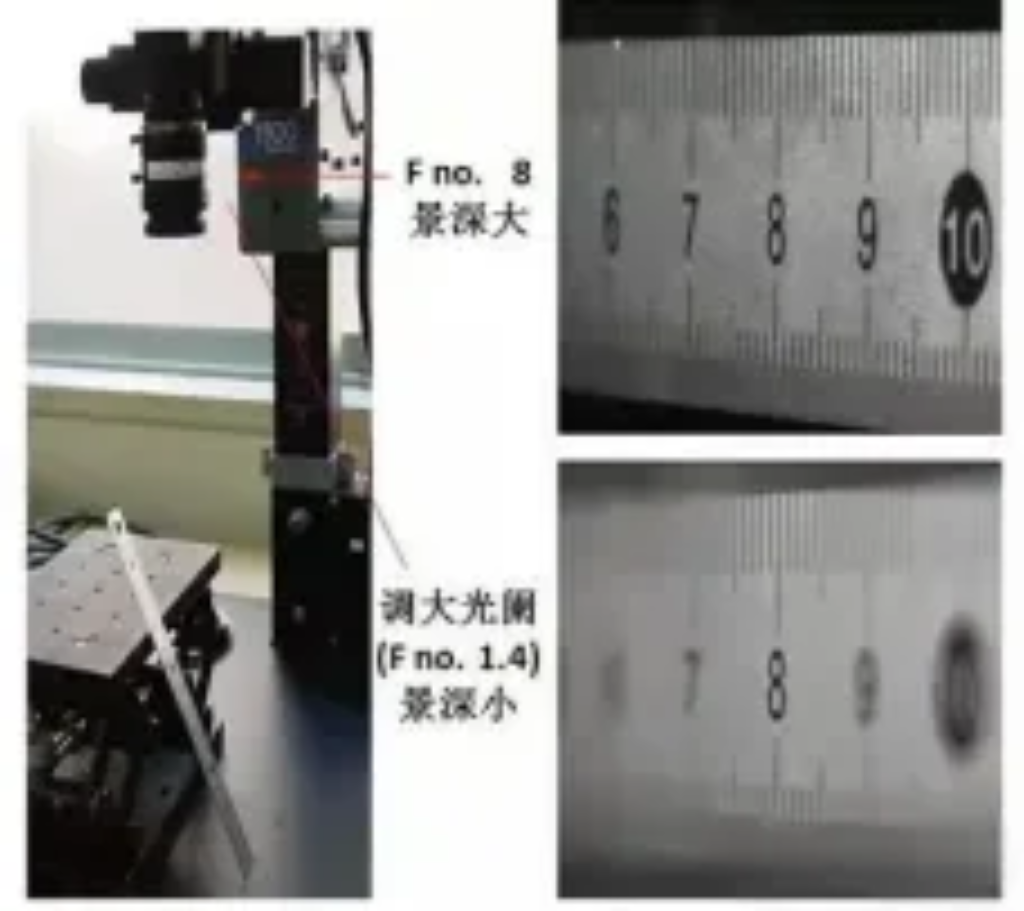

如圖所示，可以使用此方法來測試鏡頭的景深。

如果在同等測試條件下發現一個鏡頭比另一個景深好，那么要從工作距、光圈和焦距中找出原因，查看是否光圈有虛標。如果確認三個參數都相同，那么極有可能景深好的鏡頭本身成像品質就要好，是分辨率本身的差異，而非景深的差異。

光圈調最小以提高景深？

由于光圈縮小到鏡頭最佳光圈以下時，鏡頭衍射效應會隨光圈關小變得越來越顯著，圖像質量會隨光圈變小越來越差。在需要大景深的應用中，切記要平衡圖像質量與景深兩個指標。一味追求景深，500萬分辨率的鏡頭只能提供100萬的分辨率，在硬件上的花費就浪費了。

遠心鏡頭的景深更大？

經過我們的實測驗證，同等放大倍率和同等光圈下，遠心鏡頭的景深并沒有比FA鏡頭更好。

但是在這同樣的景深范圍中，遠心鏡頭靠遠心光路，可以實現比FA鏡頭更高的測量精度。

這是因為使用遠心鏡頭時，即使物體離開最佳工作距離后圖像變的模糊，模糊的灰度過渡也是均勻的，灰度曲線黑到白過渡的中心位置不會移動。雖然圖像模糊了，識別出來的邊緣位置不會動，不會很大的影響測量精度。

這就是我常說遠心鏡頭景深更大的原因。其實不是景深更大，而是測的更準。
